Syntegon erweitert sein Portfolio mit neuen TTMD Kartonierer

Share to Xing
Share to LinkedIn
Share to Facebook
Share to Twitter
Share to Whatapp
Share asa email

Verarbeiten von unterschiedlichen Produkten aus mehreren Vorprozessen.

  • Integrierte Delta Roboter für mehr Flexibilität in der Produktzuführung
  • Verarbeiten von unterschiedlichen Produkten aus mehreren Vorprozessen
  • Flexible Produktpräsentation dank liegender oder stehender Schachtelbeladung
  • Patentierter werkzeugloser Formatwechsel für vertikalen Neustart



Beringen, Schweiz – Syntegon erweitert sein Portfolio für Zweitverpackungen um eine Anlage für noch mehr Flexibilität: Der TTMD kombiniert Kernkomponenten der TTM-Plattform mit einer oder mehreren nahtlos integrierten Delta Roboterzellen – daher stammt das D in der Produktbezeichnung. Das kamerabasierte Vision-Kontrollsystem der Robotiklösung erkennt Produkte selbst in ungeordneter Reihenfolge auf dem Förderband, greift einzelne oder mehrere Produkte und platziert sie entsprechend der Vorgaben zuverlässig in Schachteln, Trays oder andere Behältnisse. Für flexiblere Befüllung kann der neue Topload Kartonierer zudem unterschiedliche Produkte aus mehreren Vorprozessen gleichzeitig verpacken. Das bewährte werkzeuglose Formatwechselkonzept der TTM-Plattform kommt auch beim TTMD zum Einsatz und ermöglicht einen vertikalen Neustart nach jedem Formatwechsel.

"Seit dem Launch vor zehn Jahren hat sich die TTM-Plattform für integrierte Topload Kartonierer bei Herstellern weltweit bewährt und wurde kontinuierlich weiterentwickelt. Besonders die hohe Zuverlässigkeit und Flexibilität kommen bei unseren Kunden sehr gut an. Dank der integrierten Delta Roboter sind jetzt noch mehr Produkt- und Packstilvarianten möglich", erklärt Michael Haas, Produktmanager für Zweitverpackung bei Syntegon.



Modulare Integration von Delta Roboterzellen

Das Highlight des TTMD ist das Beladen der Schachteln durch nahtlos integrierte Delta Roboter. Jede Anlage kann mit einer oder mehreren Delta Roboter Zellen ausgerüstet werden. Ein kamerabasiertes Vision-System erkennt die Ausrichtung und Position der einzelnen Produkte auf dem Zuführband. Jeder Delta Roboter greift dabei zwischen 60 und 90 Produkte pro Minute auf – unter bestimmten Voraussetzungen können sogar bis zu 120 Produkte pro Minute verarbeitet werden.

Nach dem Single- oder Multi-Pick-Verfahren greifen die Roboterarme die Produkte vom Band und platzieren diese entweder liegend oder stehend in die Schachteln. Der Prozess ist nach dem Counterflow-Prinzip organisiert: Die Schachteln fahren dem Produkt entgegengerichtet. Das reduziert die Ausschussrate und stellt sicher, dass jede Schachtel korrekt befüllt wird. Die Delta Roboter können mit dem Zuführband und dem Schachteltransport mitlaufen, so dass die Produkte im kontinuierlichen Betrieb in die Schachteln geladen werden.

Im Kern besteht der TTMD aus einem TTM1- oder TTM2-Topload Kartonierer für das Formen und Verschließen der Schachteln. Der TTMD hat eine maximale Leistung von 150 Schachteln pro Minute.

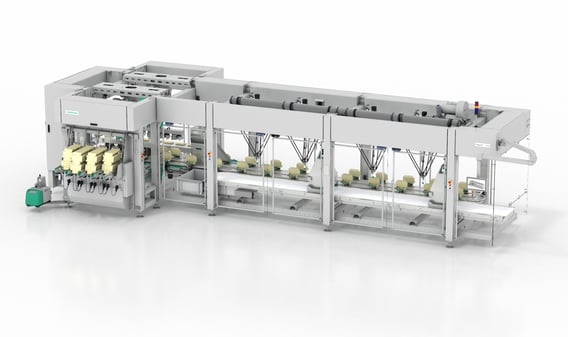

syntegon-sipgpack-ttmd-front

Syntegon neuester Kartonierer TTMD kombiniert Kernkomponenten der TTM-Plattform mit nahtlos integrierten Delta Roboterzellen für die flexible Verpackung unterschiedlicher Produkte.
Nachdruck für redaktionelle Zwecke honorarfrei mit Vermerk „Foto: Syntegon“

Produkte am Point-of-Sale flexibel präsentieren

Konsumenten wünschen sich eine große Auswahl und dementsprechend breit gefächert ist das Angebot im Handel. Um die Präsentationsmöglichkeiten am Point-of-Sale zu erhöhen, bietet der TTMD Kartonierer die Möglichkeit, die Produkte entweder liegend oder stehend in die Schachtel einzubringen. Da Produkte aus mehreren Vorprozessen dem TTMD zugeführt werden können, ist es möglich, eine Auswahl an unterschiedlichen Produkten, wie zum Beispiel kleine Beutel mit verschiedenen Snacks, in einer Schachtel zu verpacken.

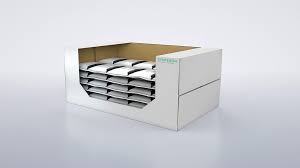

carton-sigpack-ttmd

Der TTMD Kartonierer von Syntegon bietet die Möglichkeit, Produkte entweder liegend oder stehend in die Schachtel einzubringen – das erhöht die Präsentationsmöglichkeiten am Point-of-Sale.
Nachdruck für redaktionelle Zwecke honorarfrei mit Vermerk „Foto: Syntegon“



carton-tray

Der TTMD Kartonierer von Syntegon bietet die Möglichkeit, Produkte entweder liegend oder stehend in die Schachtel einzubringen – das erhöht die Präsentationsmöglichkeiten am Point-of-Sale.
Nachdruck für redaktionelle Zwecke honorarfrei mit Vermerk „Foto: Syntegon“



Qualitätssicherung dank durchgängiger Schachtelkontrolle

Eine weitere Kerntechnologie der TTM-Plattform ist die durchgängige Schachtelkontrolle, die ebenfalls im TTMD zum Einsatz kommt. „Im TTMD wird jede Schachtel auf einen separaten Schachtelträger gesetzt und vom Formen, über die Beladung bis hin zur Verschließeinheit aktiv unter Kontrolle gehalten. Somit ist garantiert, dass die Schachteln sicher durch den Verpackungsprozess transportiert werden“, weiß Haas.



Schnelle Formatwechsel und weniger Ausschuss

Der TTMD ist gut zugänglich, leicht zu reinigen und verwendet das von Syntegon patentierte Prinzip des werkzeuglosen Formatwechsels. Dank voreingestellter Formatstangen sind die Einstellungen eindeutig und Fehlerquellen können minimiert werden. Ein Bediener ist damit in der Lage, Formatwechsel selbständig durchzuführen und die Maschine innerhalb kürzester Zeit, ohne Nachjustierung der Formatteile, neu zu starten. Die Umstellung ist unkompliziert und schnell – der TTMD überzeugt deshalb mit einer hohen Gesamtanlageneffektivität.

„Mit dem TTMD bereichern wir unser Portfolio um eine Variante, die einerseits die bewährten Kerntechnologien der TTM-Plattform beinhaltet, jedoch dank der integrierten Delta Roboter das Spektrum an zu verpackenden Produkten und Packstilen noch erweitert. Wir freuen uns, dass wir den ersten TTMD bereits verkaufen konnten und weitere Anfragen in Bearbeitung sind", berichtet Haas.



Über Syntegon Technology

Syntegon Technology ist ein weltweit führender Anbieter von Prozess- und Verpackungstechnik. Das Unternehmen mit Hauptsitz in Waiblingen bei Stuttgart, bietet seit über 50 Jahren Gesamtlösungen für die Pharma- und Nahrungsmittelindustrie. Rund 6.100 Mitarbeiter an 30 Standorten in über 15 Ländern erwirtschafteten im Jahr 2019 einen Umsatz von 1,3 Mrd. Euro. Das Portfolio intelligenter und nachhaltiger Technologien umfasst Einzelmaschinen, Systeme und Dienstleistungen. Anwendungsfelder in der Pharmaindustrie sind die Herstellung, Verarbeitung, Abfüllung, Inspektion und Verpackung von flüssigen sowie festen Pharmazeutika (z.B. Spritzen und Kapseln). Im Bereich der Nahrungsmittelindustrie umfasst das Portfolio Prozesstechnik für Süßwaren sowie Verpackungslösungen für trockene Nahrungsmittel (z.B. Riegel, Backwaren und Kaffee), Tiefkühlkost und Molkereiprodukte.
