    Membranbasierte
    Membranbasierte Reinstmediensysteme

    Membranbasierte Erzeugung von PW, HPW und WFI

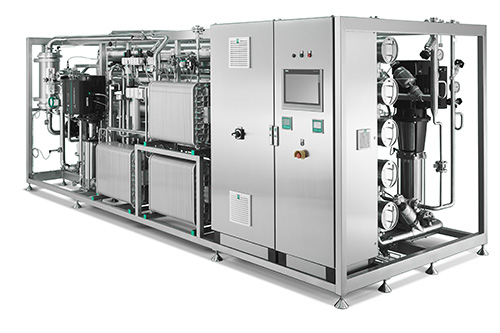

    membrane-based

    Syntegon bietet eine modulare, schlüsselfertige Lösung für die „kalte“ membranbasierte Erzeugung von Reinstwasser (PW), hochreinem Wasser (HPW) und Wasser für Injektionszwecke (WFI) in pharmazeutischer Qualität. Durch den Einsatz einer ganzen Reihe von Technologien, darunter Mehrschichtfiltration und Ultrafiltration sowie physikalisch-chemischer Verfahren wie Umkehrosmose und Elektrodeionisation, werden unsere Systeme so konfiguriert, dass sie genau Ihren individuellen Anforderungen entsprechen. Die Lagerung kann entweder heiß oder kalt erfolgen. Unser Konzept reduziert im Vergleich zu herkömmlichen, auf Destillation basierenden Systemen, den Platzbedarf und Energieverbrauch sowie die Investitions-, Qualifizierungs- und laufendem Wartungskosten erheblich.

    Zu den Downloads
    background-image

    Ihre Vorteile

    Verlässlichkeit
    Die robuste membranbasierte Technologie ist äußerst zuverlässig. Sie können sich sowohl auf die Qualität des Wassers als auch auf die Stabilität der Wasserversorgung verlassen.
    Wartungsfreundlichkeit
    Das modulare Design ist äußerst hygienisch und leicht zugänglich. Die schnelle und einfache routinemäßige Wartung minimiert Ausfallzeiten.
    Nachhaltigkeit
    Das kompakte Skid-System ist äußerst energieeffizient. Dieses Konzept reduziert sowohl die Betriebskosten als auch den CO2-Fußabdruck erheblich.

    Membranbasierte Reinstmediensysteme

    Bitte akzeptieren Sie die Marketing-Cookies um dieses Video anzusehen

    Flexibilität in der Konfiguration

    Die membranbasierten Reinstmediensysteme von Syntegon sind robuste und bewährte modulare Lösungen, die einfach und schnell konfiguriert werden können, um Ihre spezifischen Anforderungen zu erfüllen. Alle Module sind vorgetestet und sofort verfügbar. Mit einem nominalen Produktionsbereich von 200 bis 20.000 Litern pro Stunde eignen sich die Skid-Systeme sowohl für klinische als auch für kommerzielle Produktionsanlagen.

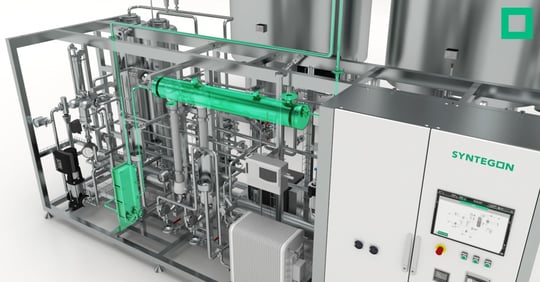

    pure-media-systems-energy

    Energieeffizienz

    Syntegon verwendet das äußerst energieeffiziente „kalte“ Membranverfahren der Umkehrosmose, zusammen mit Elektrodeionisation und Ultrafiltration in einem modularen, voll ausgestatteten Design. Die Speicherung kann weiterhin entweder heiß oder kalt erfolgen. Dieses Konzept reduziert die anfänglichen Kapitalinvestitionen, die benötigte Stellfläche, den Energieverbrauch sowie die laufenden Qualifizierungs- und Wartungskosten im Vergleich zu herkömmlichen Systemen auf Destillationsbasis erheblich.

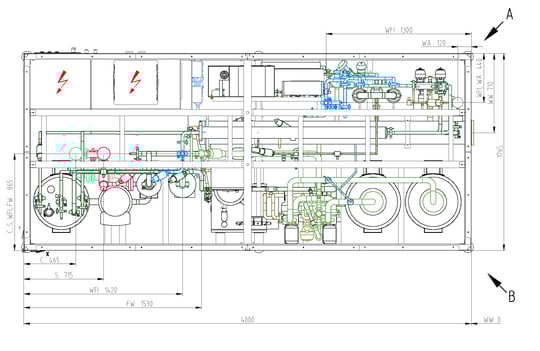

    Footprint

    Stellfläche und Wartungsfreundlichkeit

    Das modulare Design mit seiner geringen Stellfläche und Höhe ermöglicht eine einfache Drop-in-Installation aller Ausführungen. Es ist äußerst hygienisch und leicht zugänglich, was die Wartung schnell und einfach macht. Messgeräte und Sensoren sorgen dafür, dass sowohl die Filter- als auch die Wasserqualität während des gesamten Produktionsprozesses überwacht und aufrechterhalten werden.

    Wasser für Injektionszwecke (WFI) ist ein wesentliches Hilfsmittel in der pharmazeutischen Produktion, das traditionell durch den energieintensiven Prozess der Destillation erzeugt wird. Mit der jüngsten Überarbeitung der Monographie 0169 der Europäischen Pharmakopöe (EP) wurde diese an die US-amerikanische und die japanische Pharmakopöe angeglichen: Andere geeignete Technologien wurden für die Erzeugung von WFI zugelassen – entsprechend sind nun auch energieeffiziente membranbasierte Systeme eine allgemein akzeptierte Alternative.

    Vorteile:
    • Verfahren für PW-, HPW- und WFI-Qualität
    • Alle „kalten“ Prozesse mit hoher Energieeffizienz
    • Modularer Aufbau zur Erfüllung kundenspezifischer Anforderungen
    • Kompaktes Skid-System mit Drop-in-Installation
    • Ausgezeichnete Zugänglichkeit für einfache Wartung

    Anwendungsfälle

    pure-media-1
    Roh-/
    Trinkwasservorbehandlung

    Maßgeschneiderte modulare Vorbehandlungssysteme sowohl für Roh- als auch für Trinkwasser

    membrane-based
    Reines und hochreines Wasser

    Membranbasierte, energieeffiziente GMP-Erzeugung von PW und HPW mit geringem Platzbedarf und hervorragender Zugänglichkeit

    pure-media-systems
    „Kaltes“ Wasser für Injektionszwecke

    Membranbasiertes, energieeffizientes GMP-System für die „kalte“ Erzeugung von WFI mit Ultrafiltration zur abschließenden Reduzierung von Endotoxinen

    pure-media-2
    Lagerung und Verteilung

    Umfassende Lager- und Verteilsysteme für PW und WFI mit kontinuierlicher Überwachung aller qualitätsrelevanten Eigenschaften

    pure-media-recirculation-loops
    Rezirkulation

    Verteilung mit Rezirkulation, Point-of-Use-Management und Sanitisierung

    Technische Daten unserer membranbasierten Reinstmediensysteme

    Vorbehandlung bis zu
    l/h
    PW und HPW bis zu
    l/h
    WFI bis zu
    l/h
    Lagerung und Verteilung bis zu
    l/h

    Technische Daten
      Vorbehandlung PW und HPW WFI

    Lagerung und Verteilung​

    Leistung* (l/Stunde)

    		 Bis zu 20.000 200-20.000 300-13.000 Bis zu 38.500



    Optionen
    • Ultrafiltration von Rohwasser
    • Aktivkohlefilter
    • Heißwasserentkeimung
    • Multimedia-Filter
    • Chemikaliendosierung
    • Enthärtung
    • Antiscalant-Dosierung
    • Thermische Desinfektion
    • Chemische Desinfizierung
    • Desinfektion und Enthärtung während des Betriebsmodus
    • Heiße WFI-Produktion
    • Enthärtung
    • Antiscalant Dosierung
    • Thermische Desinfektion
    • Chemische Desinfizierung
    • Desinfektion und Enthärtung während des Betriebsmodus
    • Doppelpumpstation
    • Dampfsterilisation (SIP)
    • UV Lampe
    • TOC-Messung
    • Kühllagerung mit Desinfektion 85°C
    • Heißlagerung mit Desinfektion 121°C
    • Kühllagerung mit Ozon

    Configure-to-Order Auswahl

    Wir bieten für jede Wasserqualität die richtige Lösung zur Vorbehandlung, Erzeugung, Speicherung und Verteilung an. Größere und mittlere Größen sind auf Anfrage ebenfalls erhältlich, ebenso wie eine Vielzahl anderer modularer Optionen, die in kundenspezifische Systeme integriert werden können..

    *Standardsysteme auf Bestellung; kundenspezifische Lösungen mit höherer Leistung sind ebenfalls erhältlich

    Service Agreements
    Service Agreements

    Erfahren Sie hier mehr über unsere Service Agreements.

    Mehr erfahren
    Digitale Lösungen
    Digitale Lösungen

    Erfahren Sie hier mehr über unsere Digitale Lösungen.

    Mehr erfahren
    Ersatzteile
    Ersatzteile

    Erfahren Sie hier mehr über unsere Ersatzteile.

    Mehr erfahren
    Technischer Support
    Technischer Support

    Erfahren Sie hier mehr über unseren Technischen Support.

    Mehr erfahren
    Modernisierungen
    Modernisierungen

    Erfahren Sie hier mehr über Modernisierungen.

    Mehr erfahren
    Expert Services
    Expert Services

    Erfahren Sie hier mehr über unsere Expert Services.

    Mehr erfahren

    Warum ein membranbasiertes Reinmediensystem von Syntegon wählen?

    pure-media-experience

    Wir haben die richtige Technologie und Erfahrung

    Pharmatec, ein Unternehmen der Syntegon-Gruppe, liefert seit 30 Jahren Reinstmediensysteme an die globale Pharmaindustrie. Auf der ganzen Welt bieten unsere Lösungen alles, was für eine nahtlos integrierte Systeminfrastruktur erforderlich ist – von Heiß- und Kaltgeneratoren bis hin zu Lager- und Verteilsystemen; von vorkonfigurierten Einheiten bis hin zu maßgeschneiderten Lösungen. Unabhängig von der Anwendung bieten unsere Systeme einen nahtlosen Prozess von der Erzeugung bis zur Verteilung am Verwendungsort, einschließlich der dazugehörigen CIP-Systeme.

    Über uns

    Jahre Erfahrung

    installierte Systeme

    unterschiedliche Kundinnen und Kunden

    Länder

    Downloads

    Reinstmedienbroschüre
    Reinstmedienbroschüre

    Download
    Service-Flyer
    Service-Flyer

    Download
    Artikel WFI Generation Journal
    Artikel WFI Generation Journal

    Download
    Energiesparende WFI Systeme
    Energiesparende WFI Systeme

    Download

    Lesen Sie unsere aktuellsten Pharma-News

    TPR Tablettenpressen von Syntegon: eine lange Geschichte erfolgreicher Innovationen
    04.10.2024
    TPR Tablettenpressen von Syntegon: eine lange Geschichte erfolgreicher Innovationen

    Entdecken Sie die TPR Tablettenpressen von Syntegon, die seit 10 Jahren in der OSD-Arzneimittelproduktion weltweit eingesetzt werden. Qualität seit 1905.

    Mehr
    Syntegon auf der CPHI: Sehen wir uns in Mailand?
    Syntegon auf der CPHI: Sehen wir uns in Mailand?

    Treffen Sie unsere Experten auf der CPHI in Mailand vom 8. bis 10. Oktober 2024. Erfahren Sie mehr...

    Mehr
    Deutscher Verpackungspreis für Settle Plate Changer
    Deutscher Verpackungspreis für Settle Plate Changer

    Der Deutsche Verpackungspreis ist ein internationaler, branchen- und materialübergreifender...

    Mehr
    E-Portal Relaunch: unkompliziert und schnell zum passenden Ersatzteil
    E-Portal Relaunch: unkompliziert und schnell zum passenden Ersatzteil

    Fällt ein Maschinenteil aus, muss schnellstmöglich Ersatz gefunden werden. Die erste Anlaufstelle...

    Mehr
    Auf kleinstem Raum: Integrierte Lüftungstechnik für Isolatoren
    Auf kleinstem Raum: Integrierte Lüftungstechnik für Isolatoren

    In ihrer herkömmlichen Bauform und mit der zugehörigen Verrohrung benötigt die Luftaufbereitung in...

    Mehr
    Mehr News von Syntegon

    Häufig gestellte Fragen

    WFI wurde traditionell durch den energieintensiven Prozess der Destillation erzeugt. Doch die jüngste Überarbeitung der Monographie 0169 der Europäischen Pharmakopöe (EP) hat nun auch andere Techniken als die Destillation allgemein anerkannt. Durch die Überarbeitung wurde die EP endlich an die US-amerikanische und die japanische Pharmakopöe angeglichen, indem energieeffizientere Alternativen zugelassen wurden. Syntegon hat im richtigen Moment auf diese regulatorische Änderung reagiert und war unter den ersten der Branche, die die neue Art von Erzeugungseinheit für WFI in Europa eingeführt haben. Unser MWFI-System nutzt das „kalte“ Membranverfahren der Umkehrosmose, zusammen mit Elektrodeionisation und Ultrafiltration, in einem modularen, voll ausgestatteten Design. Die Lagerung kann entweder heiß oder kalt erfolgen.

    Im Wesentlichen muss die Anlage Wasser unter streng überwachten Bedingungen produzieren, die Verunreinigungen beseitigen und das Wachstum von Mikroorganismen verhindern. Die regelmäßige Desinfektion der Anlage mit heißem Wasser oder Chemikalien verhindert die Bildung von Biofilmen. Die Systeme von Syntegon bieten beide Möglichkeiten. Die Überwachung aller Prozesse in der Produktionskette (insbesondere der Unversehrtheit der Membranen) ist für die Gewährleistung der mikrobiellen Qualität des Wassers unerlässlich. Deshalb stattet Syntegon seine Systeme mit einer Vielzahl von Sensoren und Messgeräten aus. Wir überwachen den gesamten organischen Kohlenstoff (TOC), die Leitfähigkeit und andere wichtige Parameter der Wasserqualität fortlaufend. Ein Online-Mikrobenzähler ist ebenfalls als Option erhältlich.



    Der Unterschied bei den Betriebskosten hängt in erster Linie von der Höhe des Verbrauchs und der Effizienz des entsprechend dimensionierten thermischen Erzeugungssystems ab (d.h. von der Anzahl der Destillationskolonnen im System). Am unteren Ende, für Pilot- und Kleinanlagen mit einem Jahresverbrauch von etwa 5 Millionen Litern pro Jahr, liegen die typischen Einsparungen in der Größenordnung von ~30%. Bei großen Anlagen mit einem Jahresverbrauch von 40 Millionen Litern oder mehr können die Einsparungen leicht ~40% erreichen. Dies sind typische Einsparungen, die neben dem Verbrauch auch die Wartung und das Material berücksichtigen. Wir laden Sie ein, sich mit uns in Verbindung zu setzen, um eine maßgeschneiderte Einschätzung Ihres Einsparpotenzials zu ermitteln.

    Ozon ist als Behandlungsmittel nach wie vor etwas problematisch zu handhaben und lässt sich in der Lösung nur schwer präzise messen. Da die Umstellung auf Heißlagerung (um die Ozonbehandlung zu vermeiden) keine größeren, teureren und energieintensiveren Erzeugungsanlagen mehr mit sich bringt, ist die Heißlagerung für viele Kunden eine finanziell durchaus tragfähige Lösung. Mit der WFI-Heißspeicheroption, die aktuell noch zum Standard für MWFI gehört, müssen Kunden keine Kompromisse eingehen. Syntegon bietet umfassende Optionen für die Heiß- und Kaltlagerung und -verteilung. Welcher Speichertyp die bessere Option ist, hängt vom konkreten Anwendungsfall ab.
